Darbeli Sprinklerim Neden Dönmeyi Durduruyor? Nedenleri ve Çözümleri

Kısa Cevap: Darbeli Sprinkler Neden Dönmeyi Durduruyor?

Darbeli sprinkler öncelikle aşağıdaki nedenlerden dolayı dönmeyi durdurur: Yetersiz su basıncı, tıkalı meme, hasarlı veya aşınmış saptırma kolu yayı, tahrik mekanizmasında kir birikmesi veya tutukluk yapan pivot yatağı . Çoğu durumda düzeltme basittir ve özel bir alet gerektirmez. Tam olarak hangi bileşenin arızalandığını anlamak, zamandan, paradan ve körü körüne sorun giderirken çimlerinizin kurumasını izlemenin yarattığı hayal kırıklığından tasarruf etmenizi sağlayacaktır.

Darbeli sprinkler Bazen darbeli sprinkler olarak da adlandırılan bu sistemler, son derece basit bir mekanik prensiple çalışır. Su, basınç altında memeden çıkar, ağırlıklı bir saptırma koluna çarpar, onu kenara iter ve bir yay onu geri çeker. Tekrarlanan bu darbe, sprinkler başlığını kendi yayının etrafında kademeli olarak döndürür. Bu adımlardan herhangi biri bozulduğunda tüm dönüş durur. Aşağıdaki bölümler, her birini teşhis etmek ve düzeltmek için gereken belirli adımlarla birlikte, bilinen tüm arıza modlarını ayrıntılı olarak ele almaktadır.

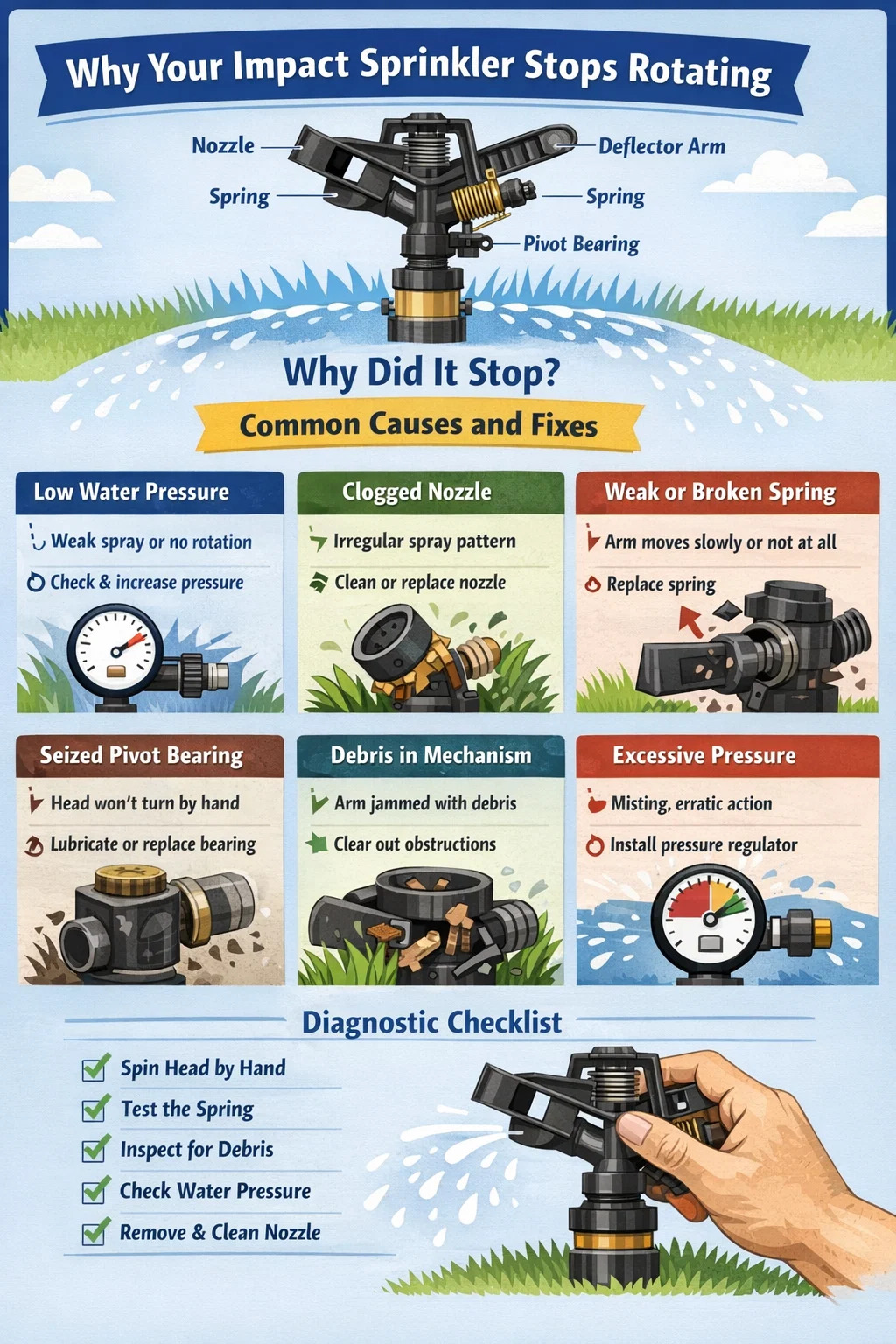

Darbeli Yağmurlama Sistemi Gerçekte Nasıl Çalışır?

Sorunları teşhis etmeden önce, oyundaki mekanizmaların anlaşılmasına yardımcı olur. Tipik bir darbeli sprinkler aşağıdaki temel bileşenlerden oluşur:

• Meme: Akış hızını ve püskürtme desenini kontrol eder. Çapı 3/32 inç ila 5/32 inç arasında değişen, genellikle pirinç veya plastiktir.
• Deflektör kolu (çekiç kolu): Su akışını kesen küçük bir saptırıcı kanatçığa sahip menteşeli bir kol. Kol yay yüklü olduğundan her vuruştan sonra geri döner.
• Bahar: Saptırıcı kol kenara itildiğinde enerjiyi depolar ve kolu akıntıya geri döndürmek için onu serbest bırakır, böylece dönüşü yönlendiren "etkiyi" üretir.
• Pivot yatak (burç): Başın döndüğü merkezi döner eklem. Tipik olarak pirinç veya polimerden yapılır.
• Açma bilezikleri (ark durdurucular): Dönüş yayını sınırlayan ve tanımlayan ayarlanabilir tırnaklar; genellikle 25° ila 360° arasında herhangi bir yere ayarlanır.
• Yükseltici ve taban: Dişli giriş su kaynağınıza bağlanır ve yükseltici başlığı çimin üzerine yükseltir.

Her dönüş döngüsü, su jetinin saptırıcı kanatçığa çarpmasını, kolu dışarı doğru yaya doğru itmesini ve ardından yay kuvvetinin, kafayı bir derecenin kesirli kısmı kadar itmeye yetecek kadar momentumla kolu geri döndürmesini içerir. Dakikada yüzlerce devirden fazla bu, düzgün bir dönüş sağlar. Yay çok zayıfsa, kol çok sertse ya da su basıncı çok düşükse, kol ya yeterince hızlı geri dönemez ya da kafayı hareket ettirmek için gereken itişi sağlayamaz.

Düşük Su Basıncı: En Yaygın Suçlu

Darbeli sprinklerin dönmeyi durdurmasının en sık görülen nedeni Yetersiz su basıncı . Çoğu darbeli sprinkler, 30 ve 50 PSI (inç kare başına pound) . Basınç kabaca 25 PSI'ın altına düştüğünde, su jeti, saptırıcı kolunu yeterli enerjiyle kenara itmeye yetecek güce sahip değildir. Kol zayıf bir şekilde titreyebilir veya hiç hareket etmeyebilir ve baş bir pozisyonda donmuş halde kalabilir.

Sorunun Baskı Olduğunu Gösteren İşaretler

• Yağmurlama sistemi su püskürtüyor ancak başlık çok az hareket ediyor veya çok yavaş dönüyor.
• Aynı bölgedeki birden fazla sprinklerin tümü aynı anda kötü performans gösteriyor.
• Daha az sprinkler başlığı aynı anda çalıştığında performans gözle görülür biçimde artar.
• Komşular veya diğer ev eşyaları aynı anda su kullanıyor.

Basınç Sorunları Nasıl Kontrol Edilir ve Düzeltilir

Herhangi bir hırdavatçıda 15 doların altında bir fiyata bulabileceğiniz basit bir basınç göstergesini yağmurlama bölgenizin yakınındaki bir hortum önlüğüne takın. Bölgeyi çalıştırın ve dinamik (akan) basıncı okuyun. Eğer 30 PSI'ın altında okuyorsa basınç sorununuz var demektir. Yaygın nedenler ve çözümler şunlardır:

• Bölge başına çok fazla kafa var: Aktif kafaların sayısını azaltın veya bölgeyi iki ayrı bölgeye bölün.
• Kısmen kapalı besleme vanası: Ana sulama kapatma vananızın yerini belirleyin ve tamamen açık olduğundan emin olun. Yalnızca %75'i açık olan bir valf, basıncı 10-15 PSI kadar azaltabilir.
• Küçük boyutlu besleme hattı: Üç veya dörtten fazla darbeli sprinkleri besleyen ½ inçlik bir hat genellikle onları basınçtan mahrum bırakacaktır. ¾ inç boruya yükseltme, genel konut kurulumlarında 8-12 PSI'yi geri kazanabilir.
• Belediye besleme basıncı düşüşü: Bazı su tesisleri talebin yoğun olduğu saatlerde ana hat basıncını düşürür. Sulamanızı sabahın erken saatlerine (sabah 6'dan önce) planlamak çoğu zaman bunu önler.
• Basınç regülatörü arızası: Evinizde basınç düşürücü vana (PRV) varsa ve arızalandıysa, basıncınız çok düşük veya düzensiz dalgalanıyor olabilir. Bir tesisatçı, konuma bağlı olarak PRV'yi 150 ila 350 ABD Doları karşılığında değiştirebilir.

Su Yolunda Tıkanmış Nozul veya Kalıntı

Kısmen veya tamamen tıkanmış bir ağızlık, deflektör kolunu çalıştıran su jetini kısıtlar. Jet hızındaki küçük bir azalma bile dönüşü önlemek için yeterli olabilir. Darbeli sprinkler nozullarının çapı genellikle 0,09 ila 0,18 inç arasında olan açıklıklara sahiptir; bu, tek bir kum tanesinin, bir boru parçası parçasının veya bir kök malzemesi parçasının tıkanmaya neden olabileceği kadar küçüktür.

Tıkanmış bir Nozülün Tespiti

Suyu açın ve püskürtme şeklini izleyin. Sağlıklı bir darbeli sprinkler temiz ve sıkı bir akış üretir. Tıkalı bir nozul, hattaki basınç yeterli olsa bile zayıf, dağınık bir sprey, düzensiz bir fan şekli oluşturur veya hiç akış oluşturmaz. Ayrıca saptırıcı kolunun tam salınımı tamamlamadan seğirdiğini de fark edebilirsiniz.

Nozulun Adım Adım Temizlenmesi

1. Yağmurlama sistemine giden su kaynağını kapatın.
2. Nozulu yağmurlama başlığından sökün. Çoğu darbeli sprinkler nozulunun dişlisi vardır ve saat yönünün tersine çeyrek tur döndürülerek çıkarılır veya küçük bir tespit pimi ile tutulabilir.
3. Görünür engel olup olmadığını kontrol etmek için başlığı ışığa doğru tutun.
4. Mineral tortusu varsa (sertliği 200 mg/L'nin üzerinde olan bölgelerde yaygındır) başlığı 15-30 dakika boyunca beyaz sirkede bekletin.
5. Deliği nazikçe temizlemek için ince bir tel, kürdan veya birçok yağmurlama kitiyle birlikte verilen püskürtme ucu temizleme aracını kullanın. Asla matkap ucu kullanmayın; açıklığı genişletecek ve akış hızını kalıcı olarak değiştirecektir.
6. Suyu içinden geriye doğru akıtarak nozulu yıkayın.
7. Yeniden yükleyin ve test edin.

Tıkanma tekrarlayan bir sorunsa, bir Y-süzgeç filtresi sprinkler sisteminizin besleme hattının yukarısında. 150 gözenekli elek filtresinin maliyeti 10 ila 25 ABD dolarıdır ve çoğu pisliği nozüle ulaşmadan önce ortadan kaldırır.

Aşınmış, Zayıf veya Kırık Deflektör Kol Yayı

Deflektör kolundaki yay darbe mekanizmasının kalbidir. Zamanla - özellikle UV radyasyonuna, aşırı sıcaklıklara veya mineral yüklü suya maruz kalan sprinkler sistemlerinde - bu yay gerginliğini kaybeder, paslanır veya tamamen kırılır. Orijinal geriliminin %20-30'unu bile kaybetmiş bir yay, artık kolu, kafayı döndürmeye yetecek kuvvetle geri döndüremeyebilir , su basıncı ve nozul durumu tamamen iyi olsa bile.

Arızalı Yay Teşhisi

Su kapalıyken deflektör kolunu manuel olarak yana doğru itin ve bırakın. İyi bir yay, kolu sağlam ve duyulabilir bir şekilde geri çekmelidir. Kol yavaşça geriye doğru sürükleniyorsa, yalnızca kısmen geri dönüyorsa veya bobinde gözle görülür bir korozyon veya kırılma görebiliyorsanız sorun yaydadır. Pek çok darbeli sprinklerde yay, deflektör kolunun dönme noktasına bağlanan küçük bir burulma bobinidir.

Yayın Değiştirilmesi

Rain Bird, Nelson ve Orbit gibi yaygın markaların yedek yayları mevcuttur 2$–8$ ve genellikle çoklu paketler halinde gelir. Değiştirmek için:

1. Modelinize bağlı olarak tespit klipsine basarak veya pivot pimini dışarı kaydırarak deflektör kolunu çıkarın.
2. Eski yayın yönünü çıkarmadan önce not edin; yardımcı olması durumunda fotoğrafını çekin.
3. Yeni yayı kola ve gövde bağlantı noktasına aynı konfigürasyonda asın.
4. Kolu yeniden takın ve suyu açmadan önce geçme hareketini manuel olarak test edin.

Tam olarak bir yedek yay bulamıyorsanız, sprinkler başlığının tamamını değiştirmek genellikle daha ekonomiktir. Kaliteli bir pirinç darbeli yağmurlama başlığının maliyeti 8 ila 20 ABD Doları arasındadır ve gövde birkaç yıldır hizmetteyse birden fazla yay değişiminden daha uzun süre dayanır.

Ele Geçirilmiş veya Aşınmış Pivot Rulman

Başlığın tamamının etrafında döndüğü merkezi burç olan pivot yatağı, mineral tortu birikmesi, korozyon veya fiziksel hasar nedeniyle sıkışabilir. Rulman sıkıştığında, mükemmel çalışan bir darbe mekanizması bile, merkezi bağlantıda çok fazla sürtünme olduğu için kafayı döndüremez.

Rulman Nasıl Test Edilir

Su kapalıyken yağmurlama başlığını elle döndürmeyi deneyin. Düzgün çalışan bir kafa minimum dirençle serbestçe dönmelidir; neredeyse hiç çaba harcamadan iki parmağınızla döndürebilmelisiniz. Kafa sertse, kuvvet gerektiriyorsa veya hiç dönmüyorsa yataklama sorunu vardır.

Sert Bir Yatağı Serbest Bırakma

• Hafif korozyon veya kireçlenme: Pivot bağlantısına WD-40 gibi nüfuz eden bir yağlayıcı veya özel bir sprinkler yağlayıcı uygulayın. Başınızı 2-3 dakika boyunca manuel olarak ileri geri çalıştırın. Gerekirse tekrarlayın, ardından sulamaya devam etmeden önce suyla yıkayın.
• Ağır ölçek (sert su alanları): Başlığı sökün, pivot bileşenlerini 1-2 saat boyunca 50/50 beyaz sirke solüsyonunda bekletin, küçük bir fırçayla fırçalayın, durulayın ve yeniden birleştirin.
• Fiziksel hasar: Rulman çatlamış, yivlenmiş veya deforme olmuşsa, değiştirmek tek güvenilir çözümdür. Çoğu darbeli sprinklerde pivot düzeneği gövdeyle bütünleşiktir, bu da başlığın tamamının değiştirilmesi gerektiği anlamına gelir.

Darbeli sprinkler yataklarında ağır gres kullanmaktan kaçının; kiri çeker ve sorunu zamanla daha da kötüleştirir. Uzun süreli pivot bakımı için silikon bazlı yağlayıcının ince bir uygulaması tercih edilir.

Gezici Yaka Yanlış Hizalaması veya Hasarı

Darbeli sprinklerler, dönüş yayını tanımlamak için bir veya iki adet ayarlanabilir tetikleme bileziği (aynı zamanda ark durdurma veya ters çevirme bilezikleri olarak da adlandırılır) kullanır. Bu bilezikler sprinkler gövdesinin üzerine oturur ve dönen başlıktaki küçük bir tırnakla birbirine bağlanır. Kafa yakaya ulaştığında çıkıntı, deflektör kolunu karşı tarafa çevirerek dönüş yönünü tersine çevirir. Yakanın kayması, kırılması veya yerinden çıkması durumunda kafa bu noktada durabilir ve asla geriye dönmeyebilir; bu da dönüşün tamamen durduğu izlenimini verir.

Trip Tasmalarının Kontrol Edilmesi ve Ayarlanması

Suyu açın ve başlığın dönüşünü izleyin. Belirli bir noktada durursa ve deflektör kolu bir konumda sıkışmış görünüyorsa o konumdaki tetikleme bileziğini kontrol edin. Manşon, yuvasına sıkıca oturmalı ve ters çevirme tırnağını düzgün bir şekilde kavramak için doğru açıda olmalıdır.

• Tasmayı gövde üzerinde yeni bir konuma kaydırın ve kafanın artık düzgün şekilde ters dönüp dönmediğini test edin.
• Yaka tırnağı çatlamış veya kırılmışsa yakayı değiştirin. Birçok üretici yedek tasma setlerini 3 ila 7 dolar arasında satıyor.
• Tam daire (360°) dönüş için ters çevirme bileziği tamamen çıkarılmalı veya normal çalışma sırasında devreye girmeyecek şekilde konumlandırılmalıdır.

Deflektör Kolu Mekanizmasına Kalıntı Kaldı

Yer üstü yükselticilere monte edilen darbeli sprinkler sistemleri, deflektör kolu ile sprinkler gövdesi arasına biriken döküntülere karşı özellikle hassastır. Çim kırpıntıları, küçük çakıl taşları, böcek gövdeleri, tohum kabukları ve diğer organik maddeler kolu açık veya kapalı konumda sıkıştırabilir. Bu, özellikle çim biçme veya rüzgârın düzenli olarak yağmurlama sistemiyle temas ettiği yerlerde yaygındır.

Enkaz Temizleme

Suyu kapatın ve deflektör kolunun dönme noktasını dikkatlice inceleyin. Pivotun etrafını araştırmak ve serbest hareketi engelleyen tüm malzemeleri çıkarmak için ince bir alet kullanın (bir kürdan veya düzleştirilmiş bir ataş işe yarar). Görünür kalıntıları temizledikten sonra, kalan parçacıkları temizlemek için sprinklerden kısa bir süre su akıtın. Sprinkleri hizmette bırakmadan önce kol geçme hareketini tekrar test edin.

Moloz girişi kalıcı bir sorunsa, darbeli sprinkleri bir yere monte etmeyi düşünün. koruyucu örtü ile ağırlıklı taban veya kullanılmadığı zaman başlığı yerin altında tutan açılır darbeli yağmurlama stiline geçiş.

Aşırı Su Basıncı Kafanın Kilitlenmesine Neden Oluyor

Düşük basınç, basınçla ilgili en yaygın sorun olsa da, aşırı yüksek basınç da darbeli sprinklerin düzgün şekilde dönmesini engelleyebilir. Basınç yaklaşık olarak aşıldığında 60–70 PSI , su jeti deflektör koluna çok fazla kuvvetle çarpıyor - kol, geri dönüş yolunu aşacak kadar geriye itiliyor veya hidrolik kuvvet, temiz bir geri çekilmeye izin vermeden kolu esasen saptırılmış pozisyonda sabitliyor. Bu, düzensiz bir şekilde salınan veya güçlü bir su akışına rağmen sabit kalan bir kafa olarak kendini gösterir.

Aşırı Basıncın Teşhisi

Bölgeyi besleyen besleme hattında bir basınç göstergesi kullanın. Sprinkler bağlantı noktasında dinamik basınç 55 PSI'yi aşarsa aşırı basıncın buna katkıda bulunması olasıdır. Diğer belirtiler arasında nozülde buğulanma veya buğulanma (tutarlı bir akış yerine ince damlacıklar), bölge etkinleştirildiğinde borularda koç darbesi sesi veya yakındaki solenoid valflerde sık sık diyafram arızaları yer alır.

Yüksek Basınç Çözümleri

• Bir yükleme yapın basınç regülatörü Sulama bölgesinin önündeki besleme hattında. Basıncı önceden belirlenmiş bir seviyeye (tipik olarak 30 veya 45 PSI) düşüren bölgeye özgü regülatörler 15 ila 40 ABD Doları arasında mevcuttur.
• Akışı azaltmak ve dolayısıyla dinamik basıncı azaltmak için bölge beslemesinde kısmen kapalı bir küresel vana kullanın. Bu kaba bir ayardır ancak bir tutam işe yarayabilir.
• Aynı basınçta daha fazla akışa izin vermek için darbeli sprinklerde daha büyük bir nozul boyutuna geçin; bu, jet hızını ve kol darbe kuvvetini azaltır.

Bir Bakışta Yaygın Arıza Modlarının Karşılaştırılması

Aşağıdaki tablo, darbeli sprinklerin dönmeyi durdurmasının en yaygın nedenlerini, her sorunun nasıl tanımlanacağını ve sorunu düzeltmenin tipik maliyetini özetlemektedir:

Herhangi Bir Darbeli Sprinkler İçin Adım Adım Teşhis Süreci

Tahmin etmek yerine, darbeli sprinklerinizin dönmesi durduğunda bu mantıksal sırayı uygulayın. Her adım, bir sonraki aşamaya geçmeden önce bir neden kategorisini ortadan kaldırır.

1. El dönüşünü kontrol edin: Su kapalıyken kafayı elle döndürün. Sertse, her şeyden önce pivot yatağına müdahale edin.
2. Deflektör kolu yayını test edin: Kolu kenara itin ve bırakın. Sıkıca yerine oturmuyorsa yayın değiştirilmesi gerekir.
3. Görünür kalıntı olup olmadığını inceleyin: Herhangi bir yabancı madde var mı diye kol pivotunun, nozülün ve tetik bileziği alanının çevresine bakın.
4. Suyu açın ve şunları gözlemleyin: Püskürtme olup olmadığına, püskürtmenin kalitesine ve dönüş döngüsünün hangi kısmının başarısız olduğuna dikkat edin.
5. Basıncı ölçün: Besleme tarafında bir ölçüm cihazı kullanın. Bölgenin 30 ila 55 PSI arasında çalıştığını doğrulayın.
6. Memeyi çıkarın ve inceleyin: Bulduğunuz şeye göre gerektiği gibi temizleyin veya değiştirin.
7. Trip yakalarını kontrol edin: Kafa belirli bir noktada durursa bunların doğru konumlandırıldığını ve sağlam olduğunu doğrulayın.
8. Her şey başarısız olursa kafayı değiştirin: Temizleme, ayarlama ve yağlama sorunu çözmediyse, yeni bir kafa en uygun maliyetli çözümdür.

Darbeli Sprinklerin Güvenilir Bir Şekilde Dönmesini Sağlamak İçin Önleyici Bakım

Darbeli sprinkler sorunlarının çoğu, temel mevsimsel bakımla önlenebilir. Düzgün bakımı yapılan bir darbeli sprinkler başlığı uzun süre dayanabilir. 10–20 yıl konut uygulamalarında — hiç müdahale edilmeyen ve 3-5 yıl içinde arızalanan ünitelerle karşılaştırıldığında önemli bir fark.

İlkbaharda Başlangıç Kontrol Listesi

• Kışın kapatma sırasında birikmiş olabilecek kalıntıları temizlemek için sprinklerleri bağlamadan önce besleme hatlarını yıkayın.
• Her bir sprinkler başlığını, özellikle de donma-çözülme döngülerinin en fazla hasara neden olduğu nozul ve dönme alanı çevresinde çatlak olup olmadığını kontrol edin.
• Deflektör kolu yayını her kafada test edin. Gerginliğini kaybedenleri değiştirin.
• Pivot yatağın serbestçe dönüp dönmediğini kontrol edin ve kafanın sertleştiğini hissediyorsanız hafif bir silikon yağlayıcı kaplama uygulayın.
• Nozülün durumunu doğrulayın ve tüm tortu veya kalıntıları temizleyin.
• Depolama veya donma olayları sırasında ark durdurma bileziği konumlarının değişmediğini doğrulayın.

Sezon Sırasında Bakım

• Ayda bir kez her bölgenin görsel kontrolünü yapın. Sistem çalışırken alanda yürüyün ve dönmeyen veya beklenmedik bir yöne püskürtme yapan başlıkları arayın.
• Biçme veya sprinkler yükselticilerinin yakınında herhangi bir çalışma sonrasında, ekipmanın titreşimi veya rüzgar nedeniyle kol mekanizmasına herhangi bir kalıntı itilmediğini kontrol edin.
• Suyun sert olduğu bir bölgedeyseniz (150 mg/L kalsiyum karbonatın üzerinde), kireç oluşumunu önlemek için sezon ortasında nozul bölgesine kısa bir sirke yıkaması yapmayı düşünün.

Sonbaharda Kışa Hazırlık

• Nozül ve pivot mahfazanın içindeki suyun genleşerek kafayı çatlamasını önlemek için ilk sert dondurmadan önce tüm hatları boşaltın veya üfleyin.
• Başlıklar tamamen boşaltılamayan yer üstü yükselticilerin üzerindeyse bunları çıkarın ve kış boyunca kapalı alanda saklayın.
• Sezon boyunca sorun yaşayan başları not edin, böylece sulama sezonu yeniden başladığında uğraşmak yerine, bahardan önce sorunları çözebilirsiniz.

Tamir Yerine Ne Zaman Değiştirmeli?

Devam eden onarımın doğru çağrı olmadığı durumlar vardır. Aşağıdaki durumlarda darbeli yağmurlama başlığının tamamını değiştirmeyi düşünün:

• Kafa 10-12 yaşın üzerindedir ve tek bir sezon içinde birden fazla onarım gerektirmiştir.
• Gövde çatlamış veya yapısal bütünlüğü etkileyecek derecede korozyon oluşmuş.
• Belirli bir model için yedek parçalar (yaylar, nozullar, bilezikler) artık mevcut değildir.
• Pivot yatağı kalıcı olarak çentikli veya yivlidir ve ayrı olarak yedek bir yatak mevcut değildir.
• Onarım için parçaların toplam maliyeti yeni kafanın maliyetine yaklaşıyor veya onu aşıyor.

Rain Bird, Nelson veya Orbit gibi saygın bir markanın yeni pirinç darbeli yağmurlama başlığı genellikle maliyeti 10$–25$ . Bir sulama yüklenicisinden yapılan tek bir servis çağrısının saatte 75 ila 150 ABD Doları tutarında bir maliyet getirebileceği göz önüne alındığında, darbeli yağmurlama başlıklarını kendinizin onarması veya değiştirmesi neredeyse her zaman daha iyi bir değeri temsil eder; özellikle de yukarıdaki adımları kullanarak sorunu doğru bir şekilde teşhis ettikten sonra.
